W skrócie
Winda samochodowa do garażu podziemnego pozwala zjechać autem pod ziemię tam, gdzie na rampę nie ma miejsca: szyb zajmuje ponad 20 m², a zjazd rampą potrafi zabrać kilka razy tyle. Formalnie takie urządzenie jest dźwigiem: jeździ w zamkniętym szybie, podlega dozorowi technicznemu i wymaga konserwatora z uprawnieniami. Zanim architekt zacznie rysować, trzeba podjąć pięć decyzji: typ urządzenia i napęd, wymiary pod auta, których jeszcze nie masz, miejsce szybu w konstrukcji, zasilanie razem z planem na dzień awarii oraz powietrze i ochrona przeciwpożarowa garażu bez stałego, otwartego wjazdu. Żadna z nich nie wymaga zgadywania, o ile wchodzi do projektu od pierwszej kreski. Winda w bryle domu i winda na zewnątrz to przy tym dwa różne zadania, bo na zewnątrz dochodzą warunki atmosferyczne.
Prostokąt na rzucie
Na rzucie winda samochodowa wygląda na prostą sprawę: prostokąt w rogu garażu, strzałka i podpis. W rzeczywistości ten prostokąt jest dźwigiem: ma szyb przechodzący przez wszystkie obsługiwane poziomy i schodzący jeszcze niżej, pod posadzkę najniższej kondygnacji, ma wymagania wobec konstrukcji całego domu i ma urząd, który będzie go okresowo badał.
W Polsce to wciąż rzadkość. Razem z basenem poniżej poziomu wody gruntowej i domem na trudnym terenie winda samochodowa należy do projektów, których inne firmy odmawiają. Tym bardziej opłaca się przejść ten temat w dobrej kolejności: decyzji jest pięć i wszystkie zapadają przed projektem.
Pierwsza decyzja: platforma czy kabina
W rozmowach te dwa słowa bywają używane zamiennie, a technicznie i formalnie oznaczają dwie różne rzeczy. Platforma podnośna to otwarty stół, który unosi auto, bez kabiny i bez pełnego szybu; takie urządzenia pracują głównie w systemach parkingowych i jako podnośniki w obrębie jednej przestrzeni, na przykład po to, żeby ustawić dwa auta jedno nad drugim; auto jedzie na nich zwykle puste, a kierowca zostaje przy sterowaniu, na zewnątrz. Platforma nie oznacza przy tym automatycznie braku formalności, bo zależnie od konstrukcji i ona potrafi podlegać dozorowi technicznemu.
Winda, która ma wozić samochód między kondygnacjami, jest w praktyce dźwigiem z prawdziwego zdarzenia: kabina w zamkniętym szybie, który w domu z garażem podziemnym jest zwykle żelbetowy, drzwi na każdym przystanku i komplet zabezpieczeń. Jeżeli masz zjeżdżać razem z autem, urządzenie musi być do tego zaprojektowane i odebrane jako dźwig dopuszczony do przewozu osób, i dopiero wtedy sterowanie jest dostępne z fotela kierowcy. Granica bywa w konkretnych produktach płynna, dlatego, zanim cokolwiek trafi do projektu, trzeba z producentem ustalić, jak urządzenie zostanie zakwalifikowane przez dozór techniczny.
Z tego rozróżnienia wynika prawie wszystko, o czym piszę dalej. Pełny szyb jest elementem konstrukcji domu, a nie wyposażeniem, więc wchodzi do projektu od pierwszej kreski. Dźwig oznacza z kolei dozór techniczny: rejestrację urządzenia, badania okresowe, konserwatora z uprawnieniami i dziennik konserwacji. Mówię o tym od razu, bo dozór bywa dla właścicieli zaskoczeniem.
Do rozstrzygnięcia zostaje jeszcze napęd, a w tych zastosowaniach spotyka się dwa: hydrauliczny i linowy. Przy hydraulice platforma stoi sztywno na siłownikach, natomiast kabina zawieszona na linach potrafi lekko pracować, kiedy wtacza się do niej dwutonowe auto – podobnie jak łódka, do której wchodzi się z pomostu; dla nisko zawieszonego auta ta różnica bywa odczuwalna. Hydraulika ma jeszcze dwie cechy, które w domu robią różnicę: agregat nie musi siedzieć nad szybem, bo często da się go wynieść do osobnego pomieszczenia technicznego (maksymalną odległość podaje dokumentacja producenta), a w dół platforma zjeżdża grawitacyjnie, co nabiera znaczenia w dniu, w którym zabraknie prądu. Liny są za to szybsze, co przy jednym czy dwóch zjazdach dziennie niewiele zmienia.
Druga decyzja: pod jakie auta – te z garażu czy te za dziesięć lat
Windę wymiaruje się pod konkretne samochody i tu siedzi pułapka, bo samochody w garażu będą się zmieniać, a konstrukcja domu zostanie taka, jaką ją wylejemy.
Współczesne auta tyją z roku na rok. Część dużych elektrycznych SUV-ów przekracza już 2,8 tony masy własnej, bo sama bateria dokłada kilkaset kilogramów względem spalinowego odpowiednika. Do masy dochodzą wymiary: duże auta mają po 5 m długości i dobre 2 m szerokości, zanim jeszcze rozłożysz lusterka. Standardowe dźwigi samochodowe mają udźwig 3–4 t, więc na dzisiejsze samochody wystarcza to z zapasem.
Pytanie, które zadaję, brzmi jednak inaczej: co będzie stało w tym garażu za dziesięć albo piętnaście lat? Nie powiem Ci, jakie auta będą wtedy jeździć. Wiem natomiast, że wymiana auta na większe nie może pociągać za sobą przebudowy domu, dlatego kabinę i udźwig dobiera się z wyraźnym zapasem do góry.
Poza masą, długością i szerokością zostają dwie sprawy, o których łatwo zapomnieć. Pierwsza to wysokość, bo auto z boksem na dachu albo wyższy samochód terenowy potrafi nie zmieścić się w standardowych drzwiach kabiny, a o wykonaniach podwyższonych trzeba wiedzieć przed zamówieniem, nie po. Druga to droga najazdu, bo przed drzwiami windy samochód powinien stać prosto, jak przed wjazdem do myjni automatycznej. To ustawia geometrię całego garażu i wjazdu na działkę, więc rysuje się ją razem z windą; jeżeli działka prostego najazdu nie daje, zostaje zaprojektowanie miejsca do manewrowania albo obrotnica.
Orientacyjne liczby, żebyś poczuł skalę: kabina dla dużych aut ma 2,4–2,8 m szerokości i 5,3–6 m długości, a szyb w budowie jest od niej o kilkadziesiąt centymetrów szerszy i głębszy, bo prowadnice, siłowniki i instalacje potrzebują swojego miejsca.
Trzecia decyzja: gdzie stanie szyb – w bryle domu czy na zewnątrz
Inaczej wygląda winda wewnątrz domu, a inaczej na zewnątrz, gdzie dochodzą warunki atmosferyczne. Winda w bryle stoi w suchym, ogrzewanym budynku i największym jej problemem jest woda napierająca z gruntu; winda na zewnątrz dostaje do tego wodę z góry, bo deszcz i topniejący śnieg mają w otwartym szybie tylko jedną drogę: w dół. Dlatego przy wariancie zewnętrznym pytam o rzeczy, których w bryle domu w ogóle nie ma: czym zamknięty jest otwór w poziomie terenu i jak odprowadza się z niego wodę, co odwadnia dno szybu i czy działa również wtedy, gdy nie ma prądu, oraz co dzieje się z pokrywą przy oblodzeniu.

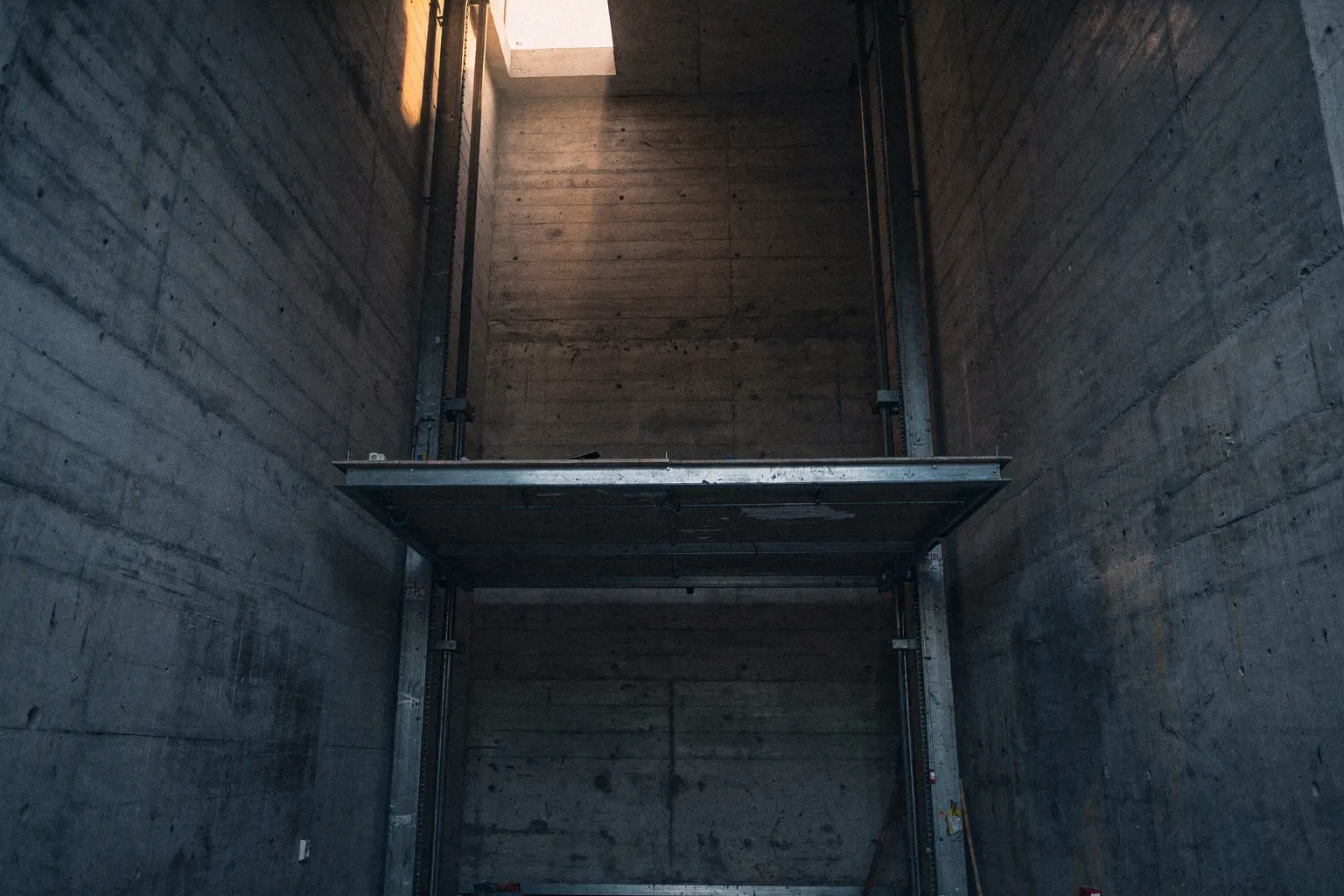

Szyb schodzi jeszcze poniżej najniższego przystanku, bo pod platformą musi zostać zagłębienie – zwykle 1–1,5 m, a dokładną głębokość podaje karta techniczna urządzenia. W domu z garażem podziemnym jest to często najgłębszy punkt całej budowy i dokładnie tu robi się poważnie, bo im głębiej, tym bliżej wody gruntowej.
Beton, który pracuje w gruncie, nieraz poniżej poziomu wody, trzeba wykonać jak konstrukcję basenu w piwnicy: najpierw rzetelne rozpoznanie, ile wody potrafi stać na działce w najgorszym miesiącu, potem konstrukcja szczelna sama z siebie, a na końcu detale, czyli przerwy robocze i przejścia instalacyjne. Przejść przez ściany szybu jest przy tym sporo, od zasilania po hydraulikę, a każde takie przejście jest potencjalną drogą dla wody. Do kupienia są gotowe zestawy do ich uszczelniania; trzeba dopilnować, żeby zostały zastosowane i żeby z zewnątrz wokół rury przechodzącej przez ścianę wyklejono kołnierz, po którym woda ścieknie na zewnętrzne warstwy izolacji. Same izolacje wykonuje się tak jak w piwnicy, a większość materiałów tego typu wymaga powierzchni kompletnie suchej, dlatego duże znaczenie ma pora roku, w której będą prowadzone te prace. Jak podchodzę do konstrukcji zanurzonej w gruncie, opisałem szerzej w tekście o basenie przy wysokiej wodzie gruntowej, a szyb windy traktuję identycznie. Mokre podszybie nie jest kosmetyką: na dnie stoją zderzaki, czujniki i mocowania, a korozji w zamkniętym dole nikt nie zauważy, dopóki serwis nie zejdzie tam z latarką.
Druga sprawa to precyzja i tu bywa największe zaskoczenie. Tolerancje szybu są zaskakująco małe: prowadnice dźwigu kotwi się do jego ścian, a urządzenie wymaga większej dokładności, niż daje typowy żelbet, więc ściana potrafi być równa jak na budowę i jednocześnie za krzywa dla prowadnic. Dlatego szyb wykonuje się pod konkretne urządzenie, a wymiary i tolerancje biorą się z dokumentacji montażowej wybranej windy, która musi trafić do konstruktora, zanim zbrojarz zwiąże pierwszy pręt. To oznacza, że windę wybiera się na etapie projektu konstrukcji, a nie wykończenia. Samo urządzenie ma zresztą własny kalendarz, bo od zamówienia do końca montażu liczy się tygodnie, i to raczej kilkanaście niż kilka.
Winda należy przy tym do elementów specjalnych, które rozpoznaję w studium wykonalności, razem z badaniami gruntu i wody pod planowanym obrysem oraz analizą gotowego projektu. Dopóki tego nie ma, nie wiem, czy podszybie w tym miejscu ma sens.
Czwarta decyzja: prąd – i dzień, w którym winda stanie
Zacznę od zasilania, bo tu decyzje zapadają najwcześniej, jeszcze przy warunkach przyłączeniowych. Pełnowymiarowy dźwig samochodowy potrzebuje porządnego zasilania trójfazowego, a dom z garażem podziemnym ma takich odbiorników więcej: wentylację mechaniczną, osuszanie i ładowarkę. Skąd bierze się moc dla rezydencji i dlaczego zapas warto mieć od razu, rozpisałem w tekście o mocy przyłączeniowej. Tutaj wystarczy pamiętać, że silnik dźwigu przy rozruchu pobiera więcej prądu niż w czasie jazdy, więc moc pod niego i pod agregat dobiera się z producentem i elektrykiem.
Przy braku prądu trzeba rozdzielić dwie rzeczy. Pierwsza to bezpieczeństwo ludzi i samej kabiny, z czym sprzęt radzi sobie dobrze: winda hydrauliczna potrafi opuścić kabinę grawitacyjnie, bo do zjazdu nie potrzeba mocy, a układ awaryjny z baterią w wielu konfiguracjach sprowadza kabinę do przystanku i otwiera drzwi – co dokładnie potrafi bateria, opisuje dokumentacja urządzenia. Druga to wyjazd autem z garażu, bo do tego kabinę z dwutonowym samochodem trzeba podnieść, a bateria tego nie zrobi. Jeżeli auto ma opuścić garaż mimo braku prądu, w projekcie musi się znaleźć agregat dobrany pod realną moc dźwigu. Agregat startuje z opóźnieniem, więc przez pierwsze kilkadziesiąt sekund sterowanie podtrzymuje bateria. Drugim wyjściem jest świadoma decyzja, że przy dłuższej przerwie w zasilaniu auto po prostu czeka na dole.
Trudniejsze pytanie brzmi: co, jeśli winda stanie na dłużej, a jest jedyną drogą, którą auto opuszcza garaż? Czas reakcji serwisu ma wynikać z umowy, a i wtedy naprawa potrwa, jeżeli część trzeba sprowadzić z fabryki. Sensowne odpowiedzi są dwie: druga droga, czyli rampa obok windy, jeżeli działka na nią pozwala, albo świadoma zgoda na to ryzyko, która przy garażu na auta wyjeżdżające kilka razy w roku bywa racjonalna. Nie przyjmuję tylko trzeciej wersji, w której nikt tego pytania nie zadał.
Serwis stawiam na końcu tej decyzji, choć w rozmowach ginie zwykle jako pierwszy. Dopóki winda pracuje, różnice między producentami nie są duże i wychodzą dopiero wtedy, gdy trzeba kogoś wezwać. Dlatego trzy pytania zadaję przed zamówieniem urządzenia, a nie po pierwszej awarii. Jak szybko ktoś przyjedzie? Czy części będą dostępne? I co, jeżeli tej firmy za pięć lat nie będzie już na rynku – czy jest ktoś inny, kto to urządzenie obsłuży? Umowa serwisowa powinna być podpisana, zanim winda pierwszy raz pojedzie z autem, bo większość poważnych awarii zaczyna się od drobiazgu, którego nikt nie obejrzał w porę.
Zostaje maszynownia. Agregat albo szafa techniczna, zależnie od rozwiązania, musi mieć swoje miejsce z dostępem niezależnym od tego, gdzie akurat stoi platforma, bo serwisant nie może potrzebować windy, żeby naprawić windę. Hałas raczej nie jest problemem: pompa hydrauliczna pracuje krótko, a podkładki antywibracyjne i elastyczne przyłącza są normalnym elementem montażu. Wolę, żebyś uwagę poświęcił tolerancjom szybu i serwisowi, bo to one potrafią zaskoczyć.
Piąta decyzja: powietrze i ogień

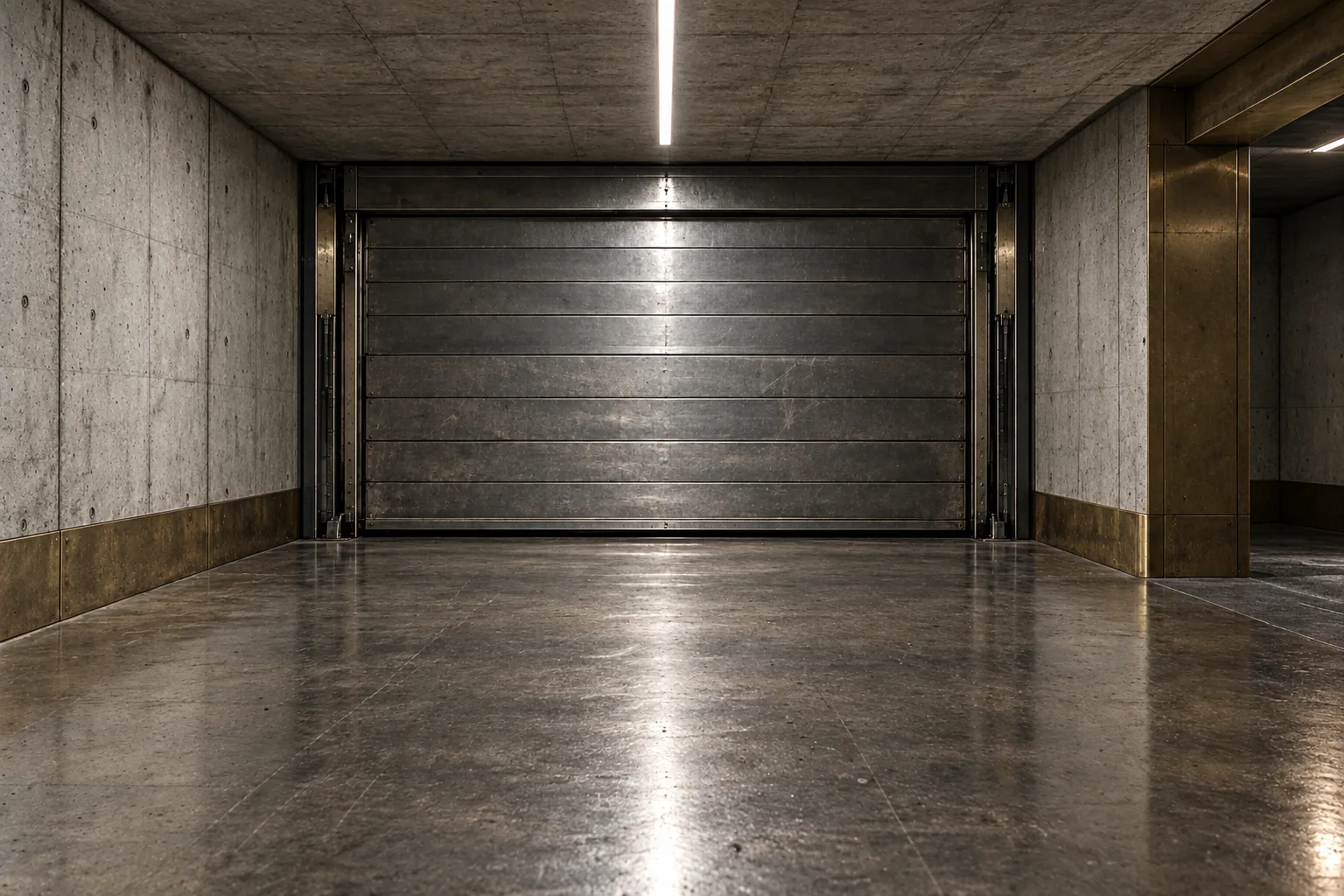

Osobna sprawa to hala, do której samochód potem trafia. Winda kończy się na drzwiach, a za nimi zaczyna się garaż, który bez rampy nie ma naturalnego przewietrzania, więc powietrze trzeba dostarczać i odbierać mechanicznie. Przy garażu zagłębionym przepisy techniczne prowadzą do wentylacji mechanicznej sterowanej czujnikami tlenku węgla, a wydajności i scenariusze pracy dobiera projektant instalacji. Mechanizm jest prosty: silnik spalinowy w zamkniętym pomieszczeniu produkuje spaliny szybciej, niż jakakolwiek szczelina zdąży je odprowadzić, a tlenku węgla nie widać i nie czuć.
Osobnym tematem są auta z instalacją gazową, bo propan-butan jest cięższy od powietrza i ściele się przy posadzce, podobnie jak zimne powietrze wpadające zimą przez uchylone drzwi balkonowe. Jeżeli takie auta mają wjeżdżać do garażu poniżej terenu, czujniki montuje się nisko i pod ten scenariusz projektuje wentylację. W praktyce częściej zapada decyzja prostsza: auta na gaz do garażu podziemnego nie wjeżdżają. Ta decyzja też powinna zapaść świadomie i na papierze, bo za dwa lata nikt nie odtworzy jej z pamięci.
Zostaje jeszcze ochrona przeciwpożarowa. Brak stałego, otwartego wjazdu zmienia założenia wentylacji, oddymiania i ewakuacji, a co z tego wynika dla Twojego garażu, zależy od powierzchni, połączenia z domem i dróg wyjścia. Rozstrzyga to rzeczoznawca do spraw zabezpieczeń przeciwpożarowych i robi to na etapie projektu, kiedy jego wnioski da się jeszcze wpisać w budynek bez przeróbek. Nie jestem rzeczoznawcą i wyniku takiej analizy dla Twojego domu nie znam, wiem natomiast, co musi się w niej znaleźć: schody, którymi z garażu wychodzi się pieszo, bo winda drogą ewakuacji nie jest, drzwi o odporności ogniowej między garażem a częścią mieszkalną oraz decyzja, czy w garażu stanie ładowarka. Ładowanie auta pod ziemią to obszar, który przepisy dopiero doganiają, więc stan prawny sprawdzam na dzień decyzji i wolę przerobić ten temat z rzeczoznawcą, zanim stanie się problemem. Domy jednorodzinne przepisy traktują łagodniej niż budynki wielorodzinne, ale nie widzę powodu, żeby z tej łagodności korzystać akurat tutaj.
Skoro winda jest jedyną drogą do garażu, to windą pojedzie też wszystko inne, co kiedyś do niego trafi: komplet opon, sprzęt, meble do pomieszczenia gospodarczego obok. Samochód musi przy tym mieć gdzie zjechać z platformy i gdzie zawrócić, więc powierzchnia manewrowa hali jest częścią tej samej decyzji.
Kiedy winda się nie opłaca – i kiedy rampa jest po prostu lepsza
Winda samochodowa nie jest celem samym w sobie, tylko odpowiedzią na konkretny brak: miejsca na działce albo zgody na to, jak zjazd wygląda przed domem.
Policzmy to na przykładzie. Zjazd na jedną kondygnację w dół to jakieś 3 m różnicy poziomów, a przy pochyleniu 10–15 %, przy którym zimą jeszcze się wyjeżdża, sam bieg pochylni ma 20–30 m długości; przy jezdni szerokiej na 3,5 m daje to 70–105 m² samej rampy, zanim doliczysz odcinki wyokrąglenia u góry i u dołu oraz miejsce do manewrowania przed bramą. Szyb windy zajmuje ponad 20 m². U Ciebie te liczby wyjdą inaczej, bo zależą od różnicy poziomów i od tego, ile miejsca zostaje na łuki, ale rząd wielkości się nie zmieni i na ciasnej działce ta różnica potrafi przesądzić o tym, czy garaż podziemny w ogóle powstanie. Rampa potrafi też zdominować architekturę, bo betonowy zjazd przed domem jest widokiem, na który część projektów zwyczajnie się nie godzi.
Kiedy jednak działka jest szeroka, a teren opada tak, że zjazd chowa się w naturalnym ukształtowaniu, rampa bywa po prostu lepsza. Nie ma badań okresowych ani konserwatora, nie ma umowy serwisowej na kolejne lata i nie ma dnia, w którym nie działa. Po analizie winda zwykle okazuje się wykonalna, więc prawdziwe pytanie dotyczy codziennych konsekwencji: czy są warte tego, co winda daje w zamian. Ten rachunek pokazuję z obiema kolumnami, a wybór zostaje po Twojej stronie.
Jeżeli w gotowym projekcie domu konstrukcja, wysokości i zasilanie nie były liczone na windę, kolejność jest tylko jedna: najpierw przeprojektowanie, które koordynuję z projektantem, a dopiero potem winda. A deklaracji o wykonalności nie składam przed badaniami gruntu i analizą konstrukcji – składam je po.
O co pytam, zanim powiem „tak”
Od tej listy zaczynam każdą rozmowę o windzie samochodowej, jeszcze zanim powstanie projekt:
- Jakie auta – najcięższe, najdłuższe i najwyższe – mają wjeżdżać do garażu dziś i co może się zmienić za dziesięć lat?
- Czy winda ma stanąć w bryle domu, czy na zewnątrz, a jeżeli na zewnątrz, jak odprowadzana jest woda z szybu i co dzieje się z pokrywą zimą?
- Czy winda jest jedyną drogą auta na powierzchnię, a jeśli tak, kto podjął tę decyzję świadomie?
- Czy geometria najazdu przed drzwiami windy jest narysowana razem z wjazdem na działkę?
- Co mówią badania gruntowo-wodne o najwyższym poziomie wody i czy podszybie jest projektowane jak konstrukcja pracująca w wodzie?
- Czy dokumentacja montażowa wybranej windy trafiła do konstruktora, zanim policzył szyb?
- Ile mocy przyłączeniowej zostaje w zapasie po zsumowaniu windy, wentylacji i ładowarki?
- Kto liczy wentylację garażu, kto rozstrzyga ochronę przeciwpożarową i kto będzie konserwatorem windy?
Pytania o samą współpracę, czyli o budżet, model rozliczenia i kolejność kroków, zebrałem w sekcji Pytania.
Najczęstsze pytania
Czy winda samochodowa w domu wymaga formalności?
Tak. Winda wożąca auto między kondygnacjami jest formalnie dźwigiem, więc jest rejestrowana, przechodzi badania okresowe i ma konserwatora z uprawnieniami, tak jak winda w biurowcu. Dla Ciebie sprowadza się to do umowy serwisowej i do terminów badań w kalendarzu domu.
Ile miejsca zajmuje winda samochodowa do garażu podziemnego?
Szyb dla dużych aut ma w konstrukcji mniej więcej 3,5 m szerokości i 6–6,5 m głębokości, czyli ponad 20 m², a do tego dochodzi zagłębienie pod platformą rzędu 1–1,5 m i prosta droga najazdu przed drzwiami. To wielokrotnie mniej terenu, niż potrzebuje rampa zjazdowa na kondygnację w dół.
Co się dzieje z autem, kiedy zabraknie prądu?
Ludzie i kabina są bezpieczni, bo winda hydrauliczna opuszcza się grawitacyjnie, a układ awaryjny z baterią w wielu konfiguracjach sprowadza kabinę do przystanku i otwiera drzwi. Wyjazd autem jest inną sprawą, bo podniesienie kabiny wymaga realnej mocy, czyli agregatu, a bez niego samochód czeka na powrót zasilania. Ten wybór trzeba przewidzieć w projekcie, ponieważ sam się nie rozstrzygnie.
Czy winda samochodowa może stać na zewnątrz domu?
Może, tylko że jest to inne urządzenie i inny szyb, bo dochodzą warunki atmosferyczne: woda deszczowa i topniejący śnieg spływają do podszybia, pokrywa w poziomie terenu potrafi zamarznąć, a napęd i sterowanie pracują w temperaturach ujemnych. Przed wyborem takiego wariantu pytam, jak odwodnione jest dno szybu i kto zimą odgarnia śnieg z pokrywy.
Jeżeli myślisz o garażu podziemnym z windą samochodową, przyjdź z tym tematem przed projektem – wtedy jest to decyzja, a nie przeróbka gotowego domu. Porozmawiajmy o Twoim projekcie.
